1. RFC 791.
A) Colgar en el blog la RFC 791 especificando una descripción.
El protocolo IP (Internet Protocol), definido en el RFC 791, es el encargado de la comunicación de datos a través de una red de paquetes conmutados, como es Internet o cualquier Intranet. Permite enviar información a cualquier tipo de red. Su función principal es la de encaminamiento.
A) través de este enlace hay más información al respecto: Pincha aquí
B) En qué apartado de la RFC están especificados los campos de la cabecera o “header” en inglés.
Este ejemplo se encuentra en el apartado 3.1 del enlace en el apartado anterior:
C) Haz una captura de pantalla de la cabecera señalando con una flecha los campos de dirección de origen y de destino del paquete IP.
D) ¿Qué significa y para qué sirve el campo TTL?
Time to live (TTL) se refiere al tiempo o “saltos” que un paquete que tiene que realizar un paquete para existir en una red antes de que sea descartado por un router.
Cuando un paquete de información es creado y enviado por internet, existe un riesgo de que este continúe pasando de un router a otro de manera indefinida. Para evitar esta posibilidad, los paquetes están diseñados con una expiración llamada time-to-live o limite de saltos. El paquete TTL también es útil para determinar cuanto tiempo un paquete ha estado en circulación y permitirle al remitente recibir la información acerca del camino de los paquetes a través de la internet.
Cada paquete tiene un lugar donde es almacenado un valor numérico que determina cuanto le debería tomar al paquete para seguir en la red. Cada que un router recibe un paquete, este le reste uno de la cuenta de TTL y entonces lo pasa a la próxima localización de la red. Si en algún punto el valor del TTL es igual a cero después de la resta, el router va a descartar el paquete y mandar un mensaje al protocolo ICMP para que el paquete regrese al host original.
2. Comando IPCONFIG.
A) Rellena el siguiente cuadro tras consultar la información necesaria utilizando el comando ipconfig
en el CMD. Haz una captura de pantalla señalando dónde están los datos.

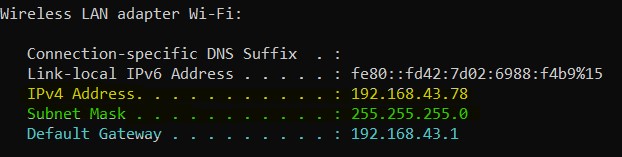

- En amarillo la dirección IPv4.
- En color verde la máscara de subred.
- Y en color azul la puerta de enlace predeterminada.
En la siguiente captura, tenemos:
- En color rosa DHCP habilitado (Sí).
- Y en color naranja la dirección del servidor DNS.
Para esta tabla necesitarás transformar todas las Direcciones IP de los apartados anteriores a código binario. En esta ocasión haz una foto de los cálculos (a mano) que habrás tenido que realizar y adjúntala en esta parte de la actividad cuando la subas al blog.
Conversiones para el decimal 192.168.43.78
Conversiones para el decimal 255.255.255.0
Conversiones para el decimal 192.168.43.1
Conocida ya tu IP privada con tu máscara ¿Cuántos hosts puede albergar tu red? Argumenta tu respuesta.
Al tener una máscara de subred (clase C) 255.255.255.0, podrá albergar hasta 254 hosts, ya que la clase C, ocupa los 24 bits primeros para identificar la red, y los últimos 8 octetos son para el host, dando posibilidad en este caso para los 254 hosts, quitando el broadcasting y la red de IP.
XXXX . XXXX . XXXX XXXX . XXXX XXXX . XXXX XXXX
--------------------------
3. Identificación de clase de red y Máscara por defecto.
Rellena las siguientes tablas, y súbelas al blog junto con una foto de los cálculos a mano
que has realizado.
------------------------------
4. En una red privada de dirección 192.168.1.0 hay que hacer 3 subredes que se llamarán Vicky, Cristina y Barcelona.
a) ¿Cuántos bits hay que añadir a la máscara de red? Justifica tu respuesta.
2 bit, por dos bit elevado a 2 nos da 4, que será el número de combinaciones posibles para crear las subredes.
b) ¿Cuál es el número máximo de equipos en cada subred? Justifica tu respuesta.
64 equipos como máximo, porque es el resultado de elevar 2 al número de bits que le quedan al octeto después de ceder dos bits a la parte de red.
- 1 para la dirección de red
- 62 para el host
- 1 para el broadcast
c) ¿Cuál es tu nueva máscara de red?
Será un /26, (/24+2 bits que van a la parte de red).
d) Escribe la dirección de red y de broadcasting de cada una de las 3 subredes.
Red Vicky:
192.168.1.0/30 --> Dirección de red
192.168.1.1/30 --> Host
al
192.168.1.62/30 --> Host
192.168.1.63/30 --> Broadcast
Red Cristina:
192.168.1.64/30 --> Dirección de red
192.168.1.65/30 --> Host
al
192.168.1.126/30 --> Host
192.168.1.127/30 --> Broadcast
Red Barcelona:
192.168.1.128/30 --> Dirección de red
192.168.1.129/30 --> Host
al
192.168.1.190/30 --> Host
192.168.1.191/30 --> Broadcast
e) Dibuja el esquema de Red diferenciando las 3 Redes y coloca 4 equipos en cada red. (Cada equipo debe llevar su IP + Máscara asociada). Puedes hacerlo:
■ A mano y subir una foto
■ Utilizar alguna web de diagramas como Creately.
■ (PRO) Con programas tipo Packet Tracer
